手機承載了我們的日常生活的重要工具的作用，溝通、支付、交通等等都可以用手機來完成，我們的生活越來越離不開手機。手機的智能化發展也越來越快，那么你知道手機中的重要連接器件FPC軟板的用途嗎？知道它是怎么制作出來的嗎？元祿光電為大家?guī)砜破铡?/span>

智能手機是由處理器、存儲器、輸入輸出設備（鍵盤、顯示屏、USB接口、耳機接口、攝像頭等）及I/O通道等器件組成。打開手機的內部它是由前后蓋、電池、電路板、屏蔽罩、液晶顯示面板、攝像頭、揚聲器、聽筒、天線模塊、USB接口等各個模塊組成的。而各個模塊之間的連接就是通過線路連接的，這種重要的鏈接器件就是FPC軟板，它的主要用途就是連接線路。軟板雖然不是想CPU那樣的核心器件，但如同圓桶原理一樣，是不可或缺的重要器件，那么你又知道FPC軟板是怎么制作出來的嗎?

FPC的主要制作流程是：

開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

每一項的制作都需要經過嚴格的工藝流程把控，才能制作出高品質的FPC產品，在這個工藝流程中紫外激光加工技術高精度性、高效率性被導入到FPC鉆孔、切割、打標過程中。

FPC激光鉆孔應用

激光鉆孔機主要用于FPC軟板的盲孔、通孔打孔技術。采用激光技術的優勢在于加工速度快，一分鐘可以做上萬的孔，相比較于傳統工藝加工精度更高，孔徑更小，間隔更小，能夠滿足手機的輕薄化的發展需求，制作出更加精良的FPC產品。

FPC紫外激光切割應用

紫外激光切割機主要用于FPC軟板的分板、切割技術。采用高功率的紫外激光器，非接觸式加工能夠有效的避免產生的應力，快速靈活的加工，可對應不同產品的加工，響應效率高，切割精度高，縫隙小，切割無毛刺、無溢膠。是高效、優質精良FPC產品制作中的重要工具。

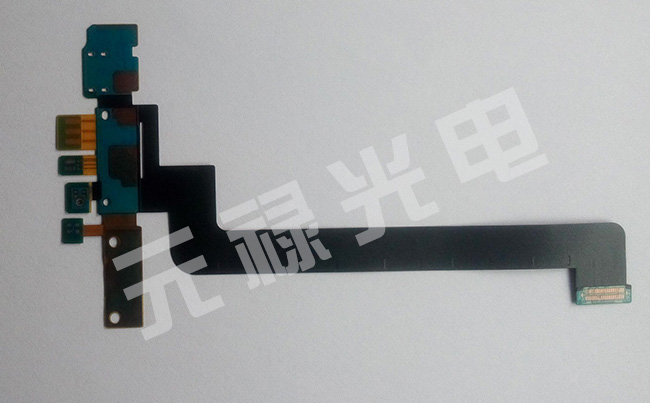

FPC紫外激光切割案例

FPC覆蓋膜紫外激光切割應用

PI覆蓋膜是FPC產品中的重要工藝流程，PI膜的加工開窗采用紫外激光切割機能夠快速高效的制作、無需開模，導入CAD圖紙即可實現加工，針對任意形狀切割。

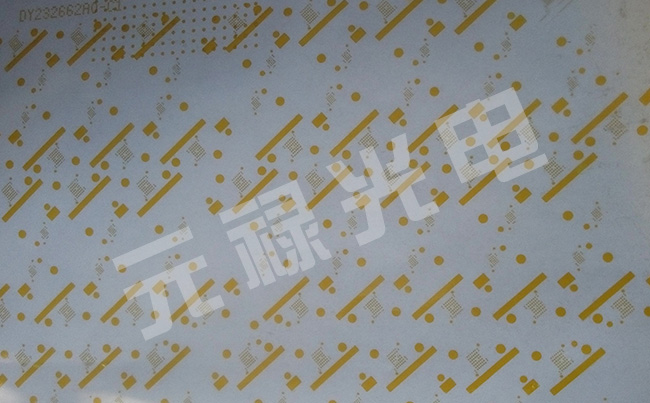

FPC覆蓋膜紫外激光切割案例

FPC紫外激光打標應用

FPC軟板二維碼激光打標的作用是起到追溯作用，能夠?qū)崿F(xiàn)產品質量追溯的目的，最初的星期來自蘋果公司為了實現對產品質量的控制思路，后期華為等一大批手機制造商紛紛跟進。最初的FPC軟板二維碼打標是在覆蓋膜上直接切割出一個二維碼反碼，但是因為PI膜的顏色與FPC基材的顏色形成的對比度不夠，在相機識別率上達不到要求，因而在后期改進了工藝流程在PI膜或在FPC基材的特定區域流出一個5*5mm的藍色、白色或者黑色等區域，方便標記出二維碼并且能夠清晰可讀，方便實現產品質量追溯。主要通過紫外激光打標機標記出清晰的二維碼。

激光技術是先進的高科技制造工具，也是手機制造業中的重要工具，激光工藝的應用在手機制造流程中有70%的應用，是我國先進制造業的代表，是制造業的基石。

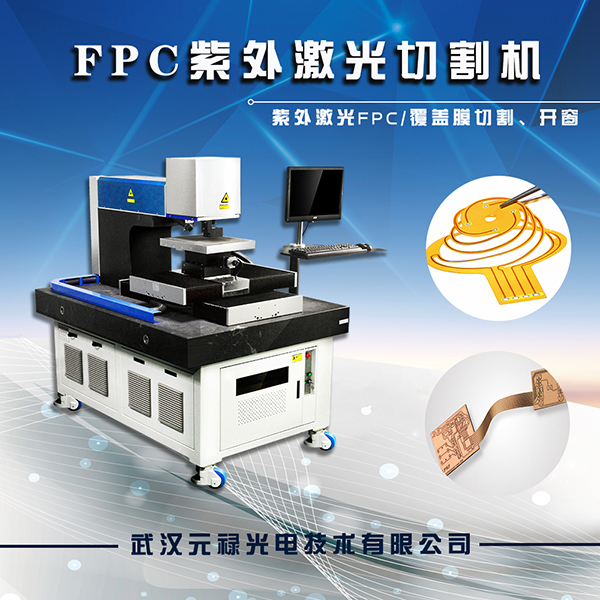

推薦設備：FPC紫外激光切割機
